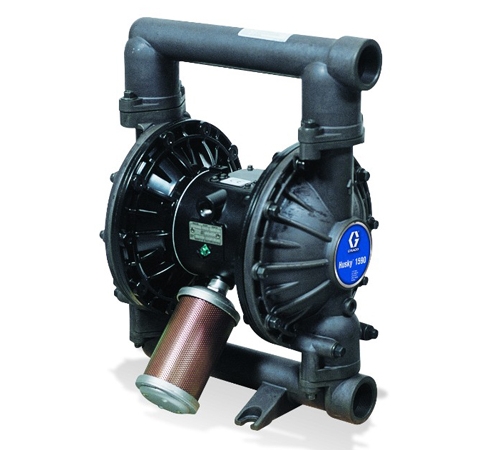

固瑞克(GRACO) Husky1590 气动双隔膜泵-铝合金款

Husky 1590 气动双隔膜泵
1.5 英寸气动双隔膜泵
可选聚丙烯、乙缩醛、聚偏氟乙烯（PVDF）、铝合金和不锈钢材质。

此款 1.5 英寸气动双隔膜泵配备固瑞克专利的内置式空气阀设计，可直接在线维修，环氧涂层的中心体可抵御恶劣的工作环境。

规格参数相关下载应用原料应用领域应用方案

操作简易，维修方便
• 流体压力可达120psi
• 专利的空气阀，可在线维修，并无需打开内腔
• 环氧涂层可抵御恶劣的工作环境
技术规格
最大工作流体压力 .............................................................................. 120 psi (8.4 bar,0.84 MPa)
最大自由流量 ........................................................................................... 378.5 lpm (22.74 m3/h)
最大往复速度 ..................................................................................................................200 cpm
每往复流量 .........................................................................................................0.5 gal(1.96 liter)
最大输送固体颗粒 ............................................................................................. 3/16 in.(4.8 mm)
最大自吸高度干抽 DB3366 ...................................................................................... 20 ft.(6.1 m)
根据阀座，球和隔膜的不同组合而变化
工作空气压力范围 .......................................................20-120 psi (1.4-8.4 bar，0.14-0.84 Mpa)
最大空气消耗量 .........................................................................................125 scfm (3.5 m3/min)
在70psi和50cpm情况下的噪音级别 ................................................................................. 77 dBA
空气进口尺寸 ............................................................................................................. 1/2 in.npt(f)
流体进口尺寸铝和不锈钢 .....................................................................................1-1/2 in.npt(f)
流体出口尺寸铝和不锈钢 .....................................................................................1-1/2 in.npt(f)
重量铝泵 .......................................................................................................... 33.5 lbs.(15.2 kg)
不锈钢泵 ..................................................................................................... 85 lbs.(38.6 kg)
尺寸铝和不锈钢 .........................................................................15 in. W x 19 in. H x 103/8 in. D
(381 mm W x 482 mm H x 264 mm D)
安装孔布局铝和不锈钢 ............................................................ 6 in. (152 mm)x 6 in. (152 mm)
操作手册铝和不锈钢 ..................................................................................................308-441
